Как починить шлейф на телефоне?

Подвижные элементы в гаджетах присоединяются к плате при помощи шлейфов. Когда последние по какой-то причине выходят из строя, то нарушается и работа всего устройства. Конечно, можно отнести девайс в сервисный центр для починки, но также можно все сделать и самому, если знать как. Благодаря этому вы не только сможете сэкономить ощутимую сумму денег, но также получите необходимые навыки и впоследствии сможете всегда производить починку самостоятельно в домашних условиях, если такая неприятная ситуация произойдет вновь. Если вам интересно знать, как починить шлейф на телефоне или планшете, то читайте продолжение статьи, там вы найдете всю необходимую информацию по этому вопросу.

к содержанию ↑

Немного про шлейф

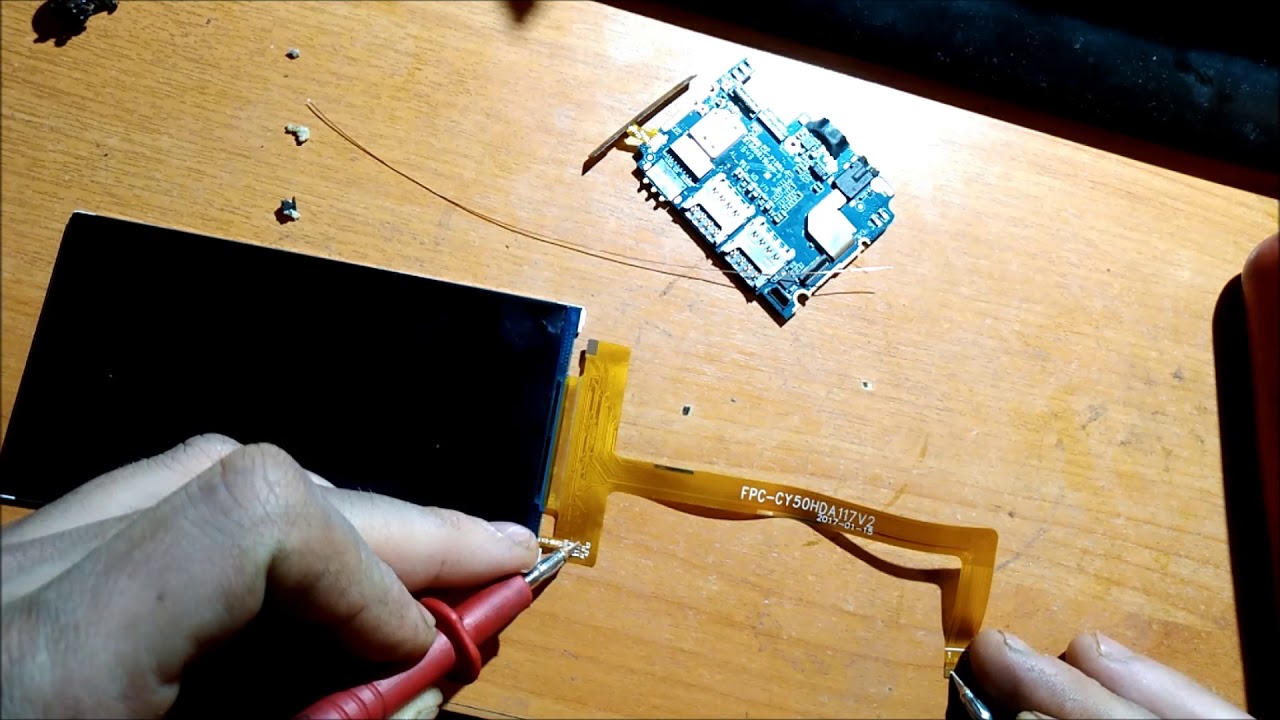

Шлейфы представляют собой изолированные провода. Они могут быть как одиночными, так и объединенными в одну группу. В телефонах и планшетах они обычно бывают ленточными. Выглядят они как пластиковая лента, но внутри нее проходят медные жилы проводов. Часто именно такой вид шлейфа подвергается различным деформациям – он может быть порван, перерезан, растворен различными жидкостями или может просто отойти от платы. Его можно либо заменить целиком, либо произвести точечный ремонт. Именно разрыв проводов шлейфа является частой причиной того, что планшет или телефон не включается. Поэтому, если вы решили сами разобраться в этой проблеме, а не нести устройство в ремонт, то для начала необходимо разобрать девайс и проверить состояние шлейфа. Обычно для поиска неисправного провода применяют прибор, который называется омметром. Чтобы им воспользоваться, сначала соединительные элементы разгибают в стороны, затем ищут неисправный контакт, который «замерцает».

к содержанию ↑

Руководство по ремонту гибких шлейфов

Для начала стоит отметить, что если вы прежде не занимались починкой телефонов или планшетов и не представляете, как они устроены, то такая работа, скорее всего, не для вас. Чтобы самостоятельно починить шлейф, нужны как минимум базовые знания по ремонту техники. Не стоит практиковаться на таких дорогих предметах, как телефоны или планшеты, если это ваша первая работа. Итак, если вы точно уверены в своих силах, то подготовьте следующие инструменты и материалы:

  • плоская отвертка;
  • паяльник;
  • наждачная бумага;
  • термопленка;
  • стекло для увеличения;
  • швейная игла;
  • спирт или заменитель;
  • двусторонний скотч;
  • кабель МГТФ.

Приступаем к работе:

  1. Снимаем крышку и вынимаем аккумулятор.
  2. Откручиваем шурупы с помощью отвертки.
  3. Снимаем пластмассовую накладку под экраном, которая держится на двустороннем скотче, и печатную плату.
  4. Избавляемся от изоляции при помощи иголки и ищем разрыв на шлейфе.
  5. Готовим паяльник: наматываем на жало медную проволоку.
  6. Опаиваем дорожки без изоляции, подготавливая их тем самым к припаиванию к плате.
  7. Делаем припайку. После того как припаяли дорожки к плате, проверяем шлейф на наличие разрывов. Лупа вам поможет на всем процессе работы, так как детали довольно мелкие.
  8. Далее нужно воспользоваться усадочной термопленкой. Оберните ее вокруг шлейфа один раз и прогрейте строительным феном или утюгом. При использовании последнего варианта будьте предельно осторожны, чтобы не обжечься и не повредить детали. Пленка должна плотно приклеиться к шлейфу.
  9. Если разрыв произошел посредине шлейфа, то починить его можно при помощи дублирования элементов монтажного провода.
  10. Вот и все. Осталось собрать планшет или телефон и проверить успешность выполненной работы.

Внимание! Вы также можете изготовить шлейф своими руками. Для этого нужно всего лишь прикрепить проводники к обычному медицинскому пластырю нужной ширины.

к содержанию ↑

Второй способ починки шлейфа

Также существует и второй способ, чтобы отремонтировать неисправный шлейф. Этот вариант отличается чуть более повышенной сложностью, но также и максимальной эффективностью. Он больше подходит тем, у кого имеются все необходимые приспособления для этого, и кто занимается этим хотя бы немного. Вам понадобятся следующие инструменты:

  • Канифоль.
  • Спирт.
  • Скальпель или канцелярский нож.
  • Кисточка.
  • Кусачки.
  • Суперклей и сода.
  • Пинцет.
  • Провод многожильный.
  • Микроскоп (либо лупа).

Работа довольно деликатная – для нее вам потребуется аккуратность, внимательность, усидчивость, а также хорошее освещение. Вот подробная инструкция:

  1. Отпаиваем шлейф от платы и фиксируем его на плоской, хорошо освещенной поверхности для удобной работы.
  2. Кусочек канифоли измельчаем до порошкообразного состояния. Смешиваем его со спиртом в пропорциях 1 к 6 (к примеру, 10 грамм канифоли и 60 грамм спирта).
  3. При помощи скальпеля снимите изоляцию с поврежденного участка шлейфа в радиусе 1,5 мм. Нанесите на зачищенные места кисточкой раствор спирта и канифоли. Подогрейте паяльник и слегка обработайте им наканифоленные участки. Жало должно быть максимально узким и чистым.
  4. Провод для замены нужно зачистить, залудить и припаять к поврежденной дорожке шлейфа.
  5. Теперь необходимо подогнуть соединяющий провод и обрезать лишнюю торчащую часть.
  6. Припаиваем шлейф к плате, начиная с края.

Если разрыв произошел в месте сгиба подвижного участка, то тут не обойтись без «наращивания» шлейфа. Для этого придется применить идентичный кусочек шлейфа:

  1. Разрежьте посередине поврежденный шлейф.
  2. С каждого края двух шлейфов нужно зачистить, соединить и спаять проводники вместе при помощи соединительных проводов. При этом дорожки должны идеально совпадать.
  3. Теперь нужно обработать восстановленные участки при помощи обычного суперклея, присыпав сразу же их содой. Это нужно для того, чтобы исключить скручивание элемента. Избавляемся от излишка соды с помощью кисти и впаиваем шлейф обратно к плате.

Вот и все. Теперь вы знаете, каким образом можно в домашних условиях починить или заменить поврежденный шлейф, будь то от смартфона, планшета или фотоаппарата. Работа сама из себя не представляет ничего сложного, если вы умеете обращаться с паяльником и его комплектующими, но она требует деликатности, терпения и осторожности.
